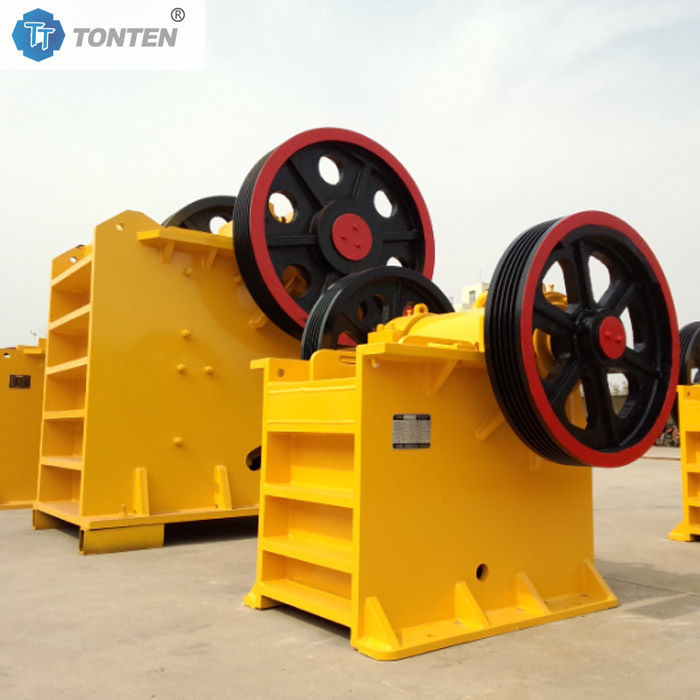

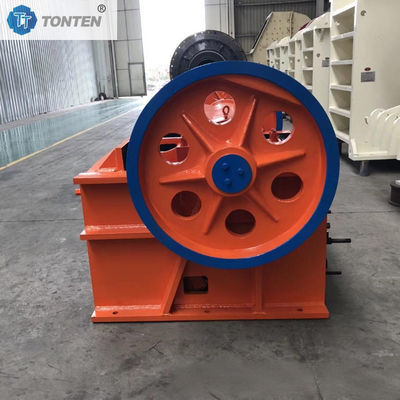

Concasseur de mâchoires de minerai de fer, de granit, de charbon, de gangue, de brique, de broyeur de mâchoires

Concasseur à mâchoires pour minerai de fer, granit, gangue de charbon, brique

Introduction :
Le concasseur à mâchoires PE-500×750 est une machine de concassage grossier de taille moyenne, classique et populaire, utilisée dans des industries telles que l'exploitation minière, les matériaux de construction, les infrastructures et la métallurgie. Sa nomenclature de modèle suit les normes de l'industrie : "PE" signifie concasseur à mâchoires, "500" indique que la largeur de l'entrée de la chambre de concassage est de 500 mm, et "750" indique que sa longueur est de 750 mm. Avec sa structure robuste, son fonctionnement fiable, sa maintenance facile et son excellent rapport coût-efficacité, ce concasseur à mâchoires est devenu une étape de concassage initiale indispensable dans de nombreuses chaînes de production de pierre et usines de traitement des minéraux. Le PE-500×750 utilise le principe éprouvé de l'extrusion cinétique. Sa structure de base comprend le châssis, le corps de mâchoire mobile, l'arbre excentrique, la plaque de mâchoire, la plaque de bascule et le dispositif de réglage. Un moteur électrique entraîne l'arbre excentrique via une courroie trapézoïdale, ce qui fait que la mâchoire mobile effectue des oscillations périodiques complexes. Lorsque la mâchoire mobile s'approche de la plaque de mâchoire fixe, le matériau entre les deux plaques de mâchoire est concassé par compression, fendage et flexion ; lorsque la mâchoire mobile quitte la plaque de mâchoire fixe, le matériau concassé est déchargé par l'orifice de décharge au bas de la chambre de concassage sous l'action de la gravité. Ce cycle se répète pour réaliser une production continue par lots.

Caractéristiques de performance :

Capacité de concassage puissante et rendement stable : Son ouverture d'alimentation de 500x750 mm permet une taille d'alimentation maximale de 425 mm. Avec une ouverture de décharge réglable dans une plage de 50 à 100 mm, sa capacité de traitement atteint 45 à 100 tonnes par heure. Cette plage de rendement est idéale pour les petites et moyennes chaînes de production, concassant efficacement la roche minière à grande échelle en particules de taille moyenne, fournissant une alimentation idéale pour les équipements de concassage secondaire ultérieurs.

Conception structurelle robuste et durable : Le châssis de la machine est soudé à partir de tôles d'acier de haute qualité et détendu, offrant une résistance mécanique et une stabilité exceptionnelles, capable de résister à l'impact de concassage immense. Le composant de transmission principal, l'arbre excentrique, est forgé à partir d'acier allié à haute résistance (tel que 40Cr) et subit un traitement thermique précis de trempe et de revenu, assurant un fonctionnement sûr à long terme sous de lourdes charges.

Haute résistance à l'usure et maintenance facile : Les plaques de concassage (plaques de mâchoire) des mâchoires mobiles et fixes sont fabriquées en acier à haute teneur en manganèse ZGMn13. Ce matériau subit un écrouissage lorsqu'il est soumis à un impact et une compression intenses, ce qui se traduit par une surface extrêmement dure et résistante à l'usure, prolongeant considérablement la durée de vie des pièces vulnérables. De plus, l'équipement utilise un système de lubrification centralisé des roulements, permettant au personnel de maintenance d'accéder facilement à tous les points de lubrification à l'aide d'une pompe à graisse, améliorant considérablement la sécurité et la commodité. La plaque de bascule non seulement transmet la force, mais agit également comme un "fusible". Lorsque des objets incassables (tels que des blocs de fer) entrent dans la cavité, la plaque de bascule se casse en premier, protégeant les autres composants principaux contre les dommages.

Réglage de décharge flexible et large application : En ajoutant ou en réduisant le nombre d'entretoises entre la base de réglage et la paroi arrière du châssis, la taille de l'ouverture de décharge peut être facilement et de manière flexible ajustée, contrôlant finalement la granulométrie du produit pour répondre aux diverses exigences du processus. Cela rend le PE-500×750 adapté au concassage d'une variété de matériaux durs et mi-durs, notamment le granit, le basalte, les galets de rivière, le calcaire et le minerai de fer.

Spécifications du concasseur à mâchoires :
