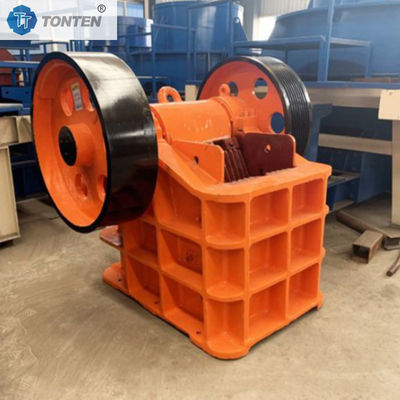

Machine de concassage de mâchoires pour le concassage de roches dures
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | TONTEN |
| Numéro de modèle: | Le nombre de points de contact est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 set |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | emballage standard à l'exportation, conteneur ou selon les besoins |
| Délai de livraison: | 5-7 jours ouvrables |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | 30 ensembles / mois |
|
Détail Infomation |
|||
| Puissance du moteur principal: | 30 kW | Dimension globale: | 1700×1732×1653 millimètres |
|---|---|---|---|
| Poids: | 6500 kg | Excentricité de l'arbre excentrique: | 20-40mm |
| Course de la mâchoire pivotante: | environ 30mm | Méthode de lubrification: | Graissage au beurre |
| Méthode de concassage: | Type d'extrusion incurvée | Taper: | Hard rock écrasant le broyeur de mâchoire |
| Mettre en évidence: | hard rock jaw crusher machine,concrete quarry jaw crusher,heavy duty jaw crusher machine |
||
Description de produit

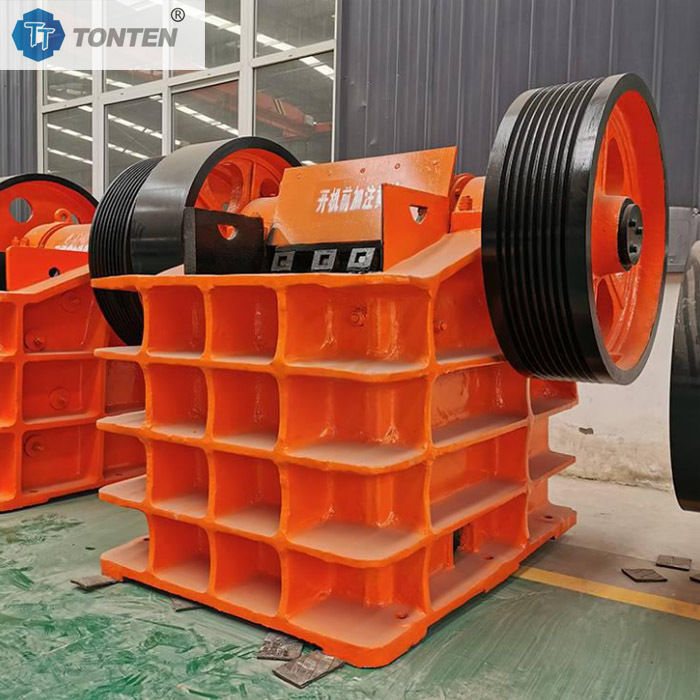

Machine de concassage de mâchoires pour le concassage de roches dures
Introduction:
Le broyeur à mâchoires TONTEN Machinery broie les matériaux par compressage périodique entre les mâchoires mobiles et fixes.C'est l'équipement de concassage grossier le plus basique et le plus important d'une chaîne de production de concassage de mineraiLa structure de base de l'ensemble du concasseur à mâchoires est généralement constituée de plaques d'acier soudé de haute qualité ou d'acier coulé,nécessitant une résistance et une rigidité extrêmement élevées pour résister à des charges d'impact importantesL'arbre excentrique est soutenu par de grands roulements sphériques. La partie excentrique entraîne la mâchoire mobile, convertissant le mouvement de rotation du moteur en mouvement de compression.La tige de connexion sert à la fois de composant de transmission de force et de dispositif de protection contre la surchargeLorsque du matériau non broyable (comme des blocs de fer) pénètre dans la chambre de broyage, la tige de connexion se casse ou se casse en premier, protégeant ainsi d'autres composants de base de l'unité principale des dommages.Un dispositif de réglage est utilisé pour régler la taille de l'ouverture de déchargeUn volant est monté à chaque extrémité de l'arbre excentrique.Il stocke l'énergie pendant la course au ralenti et la libère pendant la course de travail (matériau de pressage), réduisant ainsi la charge du moteur et assurant un fonctionnement plus fluide de la machine.
Principe de fonctionnement:
Le processus peut être résumé comme un cycle cyclique "alimentation-extrusion-décharge":
Alimentation et serrage: le matériau tombe de l'ouverture d'alimentation située au sommet du concasseur dans la chambre de concassage, entraîné par l'arbre excentrique et la tige de connexion.la plaque de mâchoire mobile se déplace vers la plaque de mâchoire fixe, en serrant le matériau entre les deux plaques de mâchoires.
Extrusion et concassage: la plaque de mâchoire mobile continue de se déplacer vers l'avant et vers le haut, exerçant une pression énorme sur le matériau.le matériau est pressé, divisé, et écrasé.
Décharge: au fur et à mesure que la plaque de mâchoire mobile se rétracte, le matériau broyé se déplace vers le bas en raison de la gravité.tandis que la plus grande matière reste dans la chambre de concassage, en attente de réextrusion au cours du cycle suivant.
Cycle réciproque: l'arbre excentrique tourne continuellement, entraînant la plaque de mâchoire mobile dans un mouvement réciproque des centaines de fois par minute.réaliser une alimentation continue, le broyage et la décharge.
Spécification de la machine de concassage de mâchoires:
|
Modèle |
Taille du port d'alimentation (mm) |
Taille maximale des aliments pour animaux (mm) |
Plage de réglage du port de décharge (mm) |
Capacité de la machine (T/H) |
Vitesse |
Le pouvoir (KW) |
Le poids |
| Pour les appareils de traitement de l'air | 250X400 | 210 | 20 à 60 | 5 à 20 | 300 r/min | 15 | 2.8T |
| PE-400X600 | Pour les pièces détachées | 360 | 40 à 100 | 16 à 50 | 260 r/min | 30 | 7.5T |
| Pour les appareils de traitement des eaux usées | 500X750 | 450 | 50 à 100 | 40 à 100 | 275 r/min | 55 à 75 | 12T |
| Pour les appareils à commande numérique | 600X900 | 500 | 65 à 160 | 50 à 150 | 250 r/min | 75 | 18T |
| Pour les appareils à commande numérique: | Pour les appareils à commande numérique | 650 | 80 à 140 | 110 à 300 | 250 r/min | 90 à 110 | 29T |
| Pour les appareils à commande numérique |
Pour les pièces détachées |
780 | 90 à 165 | 220 à 350 | 200 r/min | 110 à 132 | 36T |
| Pour les appareils de traitement de l'air | Pour les appareils à moteur électrique | 1100 | 150 à 300 | 400 à 500 | 180 r/min | 160 à 180 | 52T |
| PEX-250X750 | Pour les appareils à commande numérique | 210 | 25 à 60 | 13 à 50 | 300 r/min | 30 | 5.5T |
| Pour les produits de la sous-famille: | 250 x 1000 | 210 | 25 à 80 | 20 à 80 | 330 r/min | 42 | 7.1T |
